На совещании на теплосетевом предприятии подрядчик предлагает переложить изношенный участок магистрали полимерной трубой. Она легче, не ржавеет и монтируется быстрее. Главный инженер просит положить оба варианта рядом и сравнить их по режиму работы конкретной трассы, а не по буклетам.
Такое сравнение почти всегда упирается в температуру теплоносителя, рабочее давление и диаметр. Именно по ним видно, где полимер оправдан, а где железная труба в заводской изоляции пока не имеет замены. Круглые, профильные и теплоизолированные стальные трубы разных способов изготовления собраны в
разделе https://ukrstarline.ua/ru/chernyj-metalloprokat/stalnaya-truba .
Где полимерные трубы действительно выигрывают
Сшитый полиэтилен хорошо показывает себя там, где теплоноситель умеренно горячий, а сеть разветвлена. Внутриквартальные разводки и подключение отдельных зданий с графиком до 90–95 °C — типичная область гибких предизолированных труб. Их укладывают длинными отрезками с бухты, стыков меньше, а
коррозии нет.
Бригаде не нужен сварочный пост на каждом соединении, и участок сдаётся быстрее. Однако эти плюсы действуют в узком коридоре режимов, и за его границей картина меняется.
Температура, давление и диаметр как пределы для полимера
Магистральная сеть работает в других условиях. Расчётная температура подачи во многих системах доходит до 130–150 °C, давление в подающей линии держится около 1,6 МПа, а диаметры исчисляются сотнями миллиметров. Пластик при нагреве теряет прочность и начинает ползти, поэтому его ресурс резко
зависит от температуры.
Даже кратковременные перегревы при авариях и переключениях накапливают повреждения в стенке. С ростом сечения нагрузка на неё увеличивается, поэтому гибкие трубы из сшитого полиэтилена обычно выпускают лишь небольших размеров.
Сталь в этом диапазоне ведёт себя предсказуемо. Её прочность при 150 °C снижается незначительно, а поведение сварного шва давно изучено и нормировано.
Стальная труба в ППУ-изоляции для магистральных сетей
Современную магистраль собирают из предизолированных элементов, в которых стальная труба заключена в пенополиуретан и защитную оболочку. Такая конструкция снимает главный довод против металла, ведь оболочка отсекает влагу от стенки, а пена ещё и сохраняет тепло.
В каталоге теплоизолированная стальная труба предназначена для тепловых сетей подземной и надземной прокладки с теплоносителем до 150 °C. Утепление выполнено ППУ, а изделия выпускаются в полиэтиленовой оболочке.
При выборе такой трубы для трассы проектировщику стоит сопоставить несколько параметров:
- Температурный график сети, чтобы подача не выходила за предел 150 °C, на который рассчитана изолированная труба.
- Способ прокладки, ведь для подземного канала и надземной эстакады различаются требования к опорам и защите оболочки.
- Состояние существующих камер и компенсаторов, чтобы новый участок стыковался со старыми узлами без переделки.
- Систему контроля влажности изоляции, которая помогает найти повреждение оболочки раньше, чем коррозия дойдёт до стали.
Как формируется цена стальных труб для теплотрассы
Сравнивать материалы только по стоимости метра некорректно. Цена стальных труб в изоляции включает металл, пенополиуретан и оболочку, к ней добавляются сварка и фасонные изделия. Зато срок службы такой сети измеряется десятилетиями. Полимерный вариант дешевле на входе, но при работе на пределе
своего коридора участок придётся перекладывать раньше.

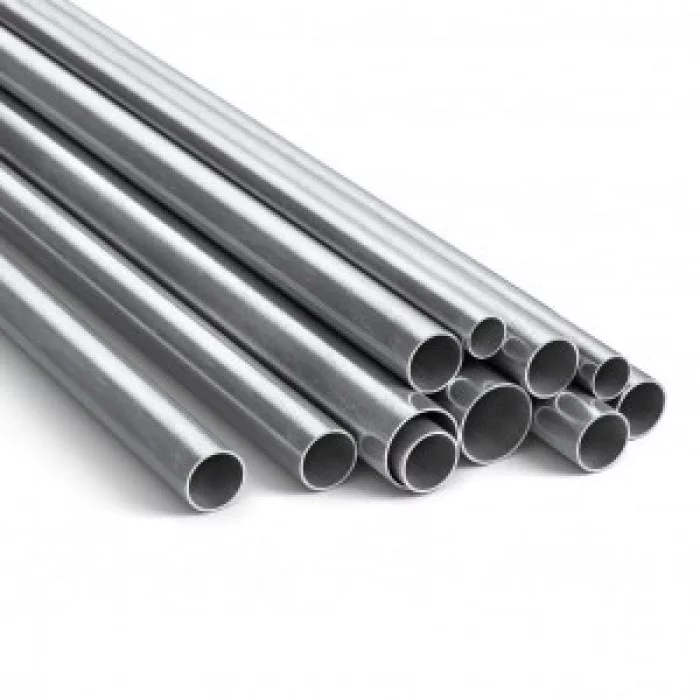

Для камер, перемычек и обвязки опор нужны и неизолированные трубы стальные круглые. Горячекатаная круглая труба — одна из самых широких групп каталога, поэтому подобрать типоразмер для таких узлов обычно несложно.
Перед запросом стоимости подготовьте температурный график, давление, диаметр и длину участка, способ прокладки и число ответвлений. С этими данными цена стальных труб и фасонных элементов считается сразу, а сравнение двух вариантов получается честным.
