Расчет арматуры – одна из тех строительных задач, где ошибка в несколько десятков метров может обернуться лишними расходами или, что гораздо серьезнее, недостаточным армированием конструкции. При этом для частного дома не требуется сложная инженерная программа: если известны размеры фундамента, схема армирования, диаметр прутков и расстояние между ними, основную часть расчета можно выполнить самостоятельно.
Важно понимать, что количество металла зависит не только от площади будущего здания. На расход влияют тип основания, его ширина и высота, число продольных стержней, длина стен, шаг поперечных элементов и способ формирования каркаса. Поэтому начинать подсчет стоит не с покупки металла, а с определения схемы армирования.
Что нужно знать перед расчетом
Сначала необходимо определить, какой фундамент будет использоваться. Для частного строительства чаще всего применяют ленточное, плитное или свайно-ростверковое основание. У каждого варианта своя конструктивная схема, поэтому универсальной цифры «сколько арматуры нужно на фундамент» не существует.
Для расчета ленточного основания понадобятся длина всех армируемых участков, ширина и высота ленты, количество продольных стержней и шаг хомутов. Если фундамент имеет внутренние несущие стены, их ленты также включаются в общую длину.
Перед подсчетом желательно подготовить следующие данные:
- общую длину наружных и внутренних лент;
- размеры поперечного сечения фундамента;
- диаметр продольной и поперечной арматуры;
- количество рабочих продольных стержней;
- шаг установки хомутов или поперечных элементов.

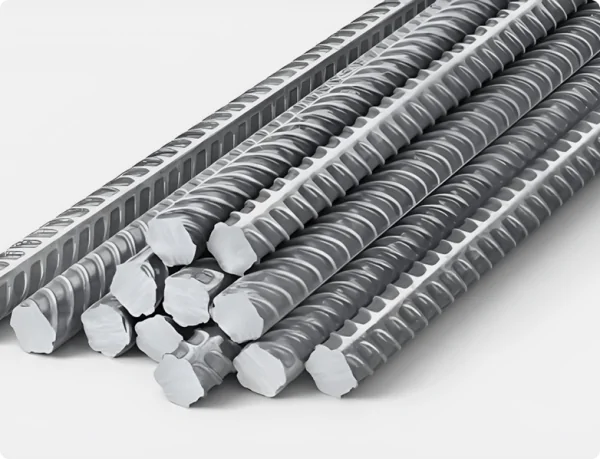

Для жилого дома часто используется рифленая стальная арматура класса А500С. Однако конкретный диаметр и схема расположения стержней должны определяться проектом с учетом нагрузок, характеристик грунта и конструкции здания. Если фундамент сложный, имеет большую высоту или дом строится на проблемном грунте, ориентироваться только на бытовые рекомендации не стоит.
При подборе металлопроката удобно заранее сравнить доступные размеры и характеристики арматуры. Например, нужные диаметры можно посмотреть в каталоге https://armatura-kyiv.com.ua/ru/product-category/armatura-ru/, после чего перейти непосредственно к расчету необходимого количества.
Как рассчитать продольную арматуру
Основной объем металла в ленточном фундаменте обычно приходится на продольные стержни. Они располагаются в верхней и нижней частях железобетонной ленты и воспринимают основные растягивающие усилия.
Предположим, длина всех участков ленточного фундамента составляет 40 метров, а в каркасе предусмотрено четыре продольных стержня. Тогда базовый метраж рассчитывается просто:
40 × 4 = 160 метров.
Но это еще не окончательный показатель. На стыках прутков необходимо предусмотреть нахлест. Его длина зависит от диаметра арматуры, класса стали, условий работы конструкции и требований проекта. Поэтому покупать металл ровно по расчетному метражу не стоит.
Кроме нахлестов, учитывают технологический запас на резку и возможные отходы. Обычно к полученному значению добавляют несколько процентов, однако конкретный запас зависит от длины прутков, схемы раскроя и размеров объекта.
Например, если базовый расчет дал 160 метров, а на соединения и раскрой предусматривается около 8%, потребуется:
160 × 1,08 = 172,8 метра.
Округлять результат следует в сторону увеличения с учетом фактической длины продаваемых прутков.
При этом важно не путать погонные метры и массу. Для заказа арматуры поставщик может указывать стоимость за тонну, метр или отдельный пруток. Чтобы перевести длину в массу, используется теоретический вес одного метра конкретного диаметра.
Расчет поперечной арматуры и хомутов
Продольные стержни – только часть каркаса. Чтобы соединить их в пространственную конструкцию, применяются поперечные элементы: хомуты, перемычки или отдельные стержни. Их количество зависит от длины ленты и принятого шага.
Допустим, длина фундамента составляет 40 метров, а хомуты устанавливаются через каждые 40 сантиметров. В упрощенном расчете количество позиций составит:
40 ÷ 0,4 = 100.
На практике учитывают крайние элементы, углы, места пересечения стен и требования проектной схемы, поэтому итоговое количество может отличаться.
Если один хомут имеет расчетную длину 1,8 метра, при 100 элементах потребуется:
100 × 1,8 = 180 метров арматуры.
Однако этот пример показывает только принцип подсчета. Размер самого хомута нельзя выбирать произвольно: между стержнями и наружной поверхностью бетона должен сохраняться защитный слой, а каркас должен обеспечивать необходимое положение рабочих стержней.
При составлении сметы отдельно считают:
- продольные рабочие стержни;
- поперечные хомуты;
- дополнительные элементы в углах;
- усиления в местах пересечения лент;
- запас на нахлесты и технологический раскрой.
Особого внимания требуют углы. Просто состыковать прямые прутки под углом 90 градусов недостаточно, если такая схема не предусмотрена проектом. В угловых зонах используют правильное анкерование и дополнительные элементы, чтобы каркас работал как единая конструкция.
Как определить количество прутков и массу металла
После определения общего метража нужно понять, сколько именно прутков потребуется для работы. Здесь многое зависит от стандартной длины продукции. Если условно требуется 173 метра арматуры, это не означает, что достаточно заказать ровно 173 метра.
Например, при использовании двенадцатиметровых прутков:
173 ÷ 12 = 14,42.
Следовательно, потребуется как минимум 15 целых прутков, если речь идет только об этом участке и раскрой позволяет использовать остатки рационально.
Далее рассчитывается масса. Для этого общий метраж умножают на теоретический вес одного метра арматуры соответствующего диаметра. У разных размеров масса существенно отличается: чем больше диаметр, тем тяжелее погонный метр.
При закупке металла полезно учитывать не только общий тоннаж, но и фактическую схему раскроя. Остатки от длинных прутков иногда можно использовать для коротких элементов каркаса. Благодаря этому удается уменьшить количество отходов и не покупать лишний металл.
Для большого объекта расчет лучше вести отдельной таблицей: наружный контур, внутренние стены, продольные стержни, хомуты, дополнительные усиления, нахлесты и запас. Такой подход позволяет быстро проверить смету и заметить ошибку до начала закупки.
Как не ошибиться при расчете арматуры
На практике проблемы возникают не столько из-за сложной математики, сколько из-за неправильных исходных данных. Частая ошибка – считать только площадь дома и пытаться по ней определить количество металла. Фундамент работает как конструкция, поэтому важны его размеры, схема армирования и нагрузки.
Еще одна распространенная ситуация – покупка арматуры без учета нахлестов. Если стержни имеют стандартную длину, а стены значительно длиннее, соединения неизбежны. Их длина должна быть заложена в расчет заранее.
Перед оформлением заказа стоит проверить несколько моментов:
- соответствует ли диаметр арматуры проекту;
- учтены ли все участки фундамента, включая внутренние стены;
- добавлен ли металл на нахлесты и соединения;
- рассчитаны ли хомуты и дополнительные элементы;
- соответствует ли масса заказанной продукции расчетному метражу.
Если фундамент возводится для тяжелого дома, на слабом или неоднородном грунте, возле существующих построек либо имеет нестандартную конфигурацию, самостоятельного приблизительного расчета недостаточно. В таких случаях схему армирования должен определить специалист на основании инженерных расчетов.
Для типовых предварительных расчетов можно использовать калькулятор арматуры. Такой инструмент помогает быстрее определить ориентировочный расход металла, проверить полученный вручную результат и подготовить данные для заказа. Но окончательное количество арматуры для ответственной железобетонной конструкции следует сопоставлять с проектом: калькулятор удобен для расчетов, а безопасность фундамента определяется правильностью всей конструкции.
