Прежде чем сравнивать модели, инженеру нужно определить ход, нагрузку и способ фиксации. Ошибка в любом из этих параметров проявится не на чертеже, а в эксплуатации, когда выдвижной блок начнёт заедать или перекашиваться. Для узлов, рассчитанных на тысячи циклов, направляющие промышленные подбирают по расчёту, а не по сходству с мебельными аналогами.

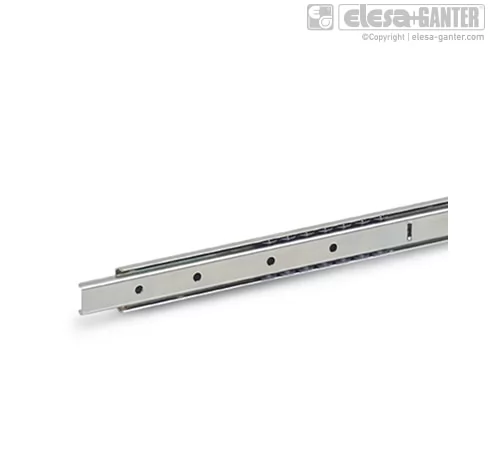

Направляющая с кареткой переносит груз по заданной траектории, а телескопическая версия ещё и выдвигает его из корпуса на нужную длину. Сравнить типоразмеры по ходу и нагрузке удобно по таблицам, например на странице https://elesaganter.com.ua/teleskopichni-rolikovi-i-linijni-napravlyayuchi-karetki.
Частичное и полное выдвижение
Частичное выдвижение оставляет часть направляющей внутри корпуса. Ящик выходит из корпуса не полностью, зато вылет меньше. Для задач, где нужен доступ лишь к передней части отсека, этого достаточно.
Полное выдвижение выводит груз за пределы корпуса целиком, и к содержимому можно подойти с любой стороны. Платой становится большой вылет, поэтому такие направляющие рассчитывают с запасом по жёсткости. Существуют и двусторонние варианты, которые выдвигаются в обе стороны и выдерживают до 1380 Н.
Длина хода и несущая способность
Ход выбирают по глубине узла, а нагрузку по весу с учётом динамики. У телескопических моделей ход достигает 1500 мм, а тяжёлые системы рассчитаны на нагрузку до 3250 Н. Лёгкие варианты для небольших ящиков держат лишь сотни ньютонов, и ставить их в тяжёлый узел нельзя.
Заявленную нагрузку читают вместе с длиной хода, ведь чем длиннее ход, тем сильнее рычаг и тем меньше реальный запас. Вес груза стоит умножать на коэффициент для ударов и резких остановок, особенно если механизм задействуют много раз за смену.
Автовозврат, мягкий упор и фиксация
Дополнительные функции определяют, как узел ведёт себя в конце хода и в покое. Для оператора и ресурса механизма они значат больше, чем кажется по каталогу.
Чаще всего встречаются четыре варианта:
- Автоматический возврат сам задвигает ящик, и он не остаётся выдвинутым в проходе.
- Мягкий упор гасит удар в крайних положениях, снижает шум и бережёт ролики с подшипниками от преждевременного износа.
- Фиксация в задвинутом положении не даёт узлу открыться от вибрации или наклона платформы на ходу.
- Функция отсоединения позволяет снять выдвижную часть для обслуживания, не разбирая корпус целиком.
Где направляющие работают в тяжёлых условиях
Выдвижные платформы пожарных автомобилей и машин скорой помощи работают там, где отказ недопустим, ведь оборудование должно выйти из отсека сразу и без заедания. Те же требования предъявляет складская техника, в которой тяжёлые каретки и ящики открывают тысячи раз, и лабораторное оборудование, рассчитанное на долгие годы работы. Там, где направляющие промышленные ставят в станки и упаковочные машины, на первый план выходят точность позиционирования и отсутствие люфта.
Чем грозит экономия на направляющих
Дешёвая направляющая теряет точность первой, и механизм начинает «играть». Для станка или измерительного узла это уже брак. Следом приходят вибрации и шум, которые ускоряют износ роликов и подшипников.
Заклинивание опасно тем, что может остановить механизм в самый неподходящий момент. Коррозия и выкрашивание дорожек быстро выводят узел из строя и ведут к дорогому ремонту или замене. Чтобы направляющие промышленные подошли узлу, перед закупкой стоит записать вес груза, нужный ход, число циклов в смену и условия среды, а затем сверить их с таблицами нагрузок выбранной серии.
