Коротке замикання зазвичай помітне одразу: автомат вимикається, а причину шукають у пошкодженому кабелі чи приладі. Витік струму поводиться інакше: техніка може працювати, хоча частина струму вже проходить небезпечним шляхом – через пошкоджену ізоляцію, корпус або тіло людини. Щоб не плутати захист від перевантаження із захистом від ураження струмом, слід розуміти три речі:
- дифавтомат поєднує кілька видів захисту;
- номінал автомата не визначає струм витоку;
- тип A або AC обирають відповідно до характеру навантаження.
Ураження струмом і пожежі через витоки: актуальна проблема житла

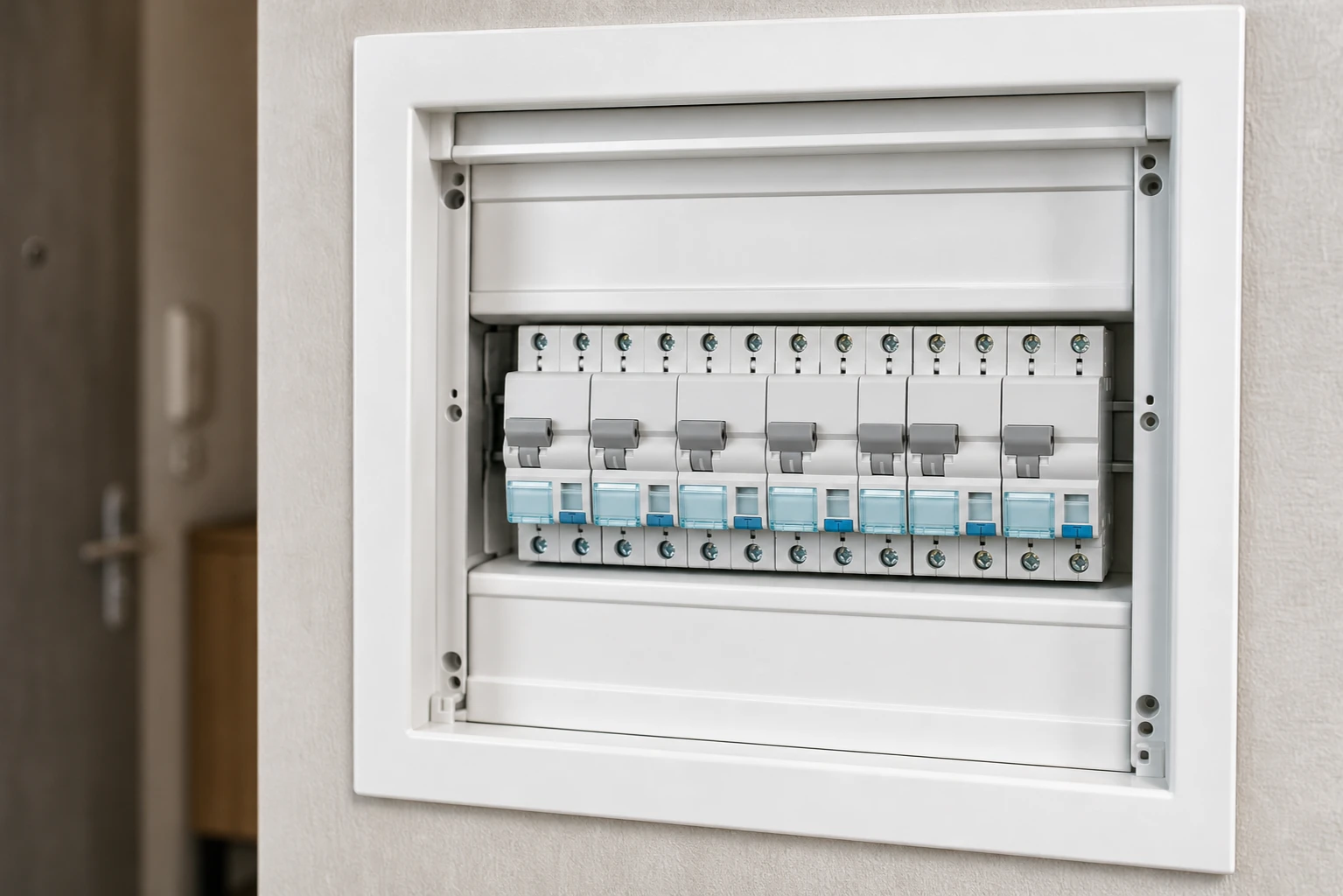

У житлі диференціальні автомати є практичним рішенням для квартирних ліній, оскільки контролюють витік і водночас захищають провідник від перевантаження та короткого замикання. Витік виникає, коли струм, що пройшов фазним провідником, не повертається нульовим у тому самому обсязі. Причинами можуть бути пошкоджена ізоляція, волога в розетці, несправний ТЕН, кабель, притиснутий меблями, або дефект приладу з металевим корпусом. Автоматичний вимикач не завжди реагує на таку ситуацію, адже загальний струм навантаження може залишатися нижчим за його номінал.
Особливої уваги потребують розетки у ванній кімнаті, пральна машина, бойлер, посудомийна машина, кухня та зовнішні точки підключення. Вода, металеві корпуси й регулярний контакт із приладами підвищують ризик ураження струмом.
Що таке диференціальні автомати і як вони працюють

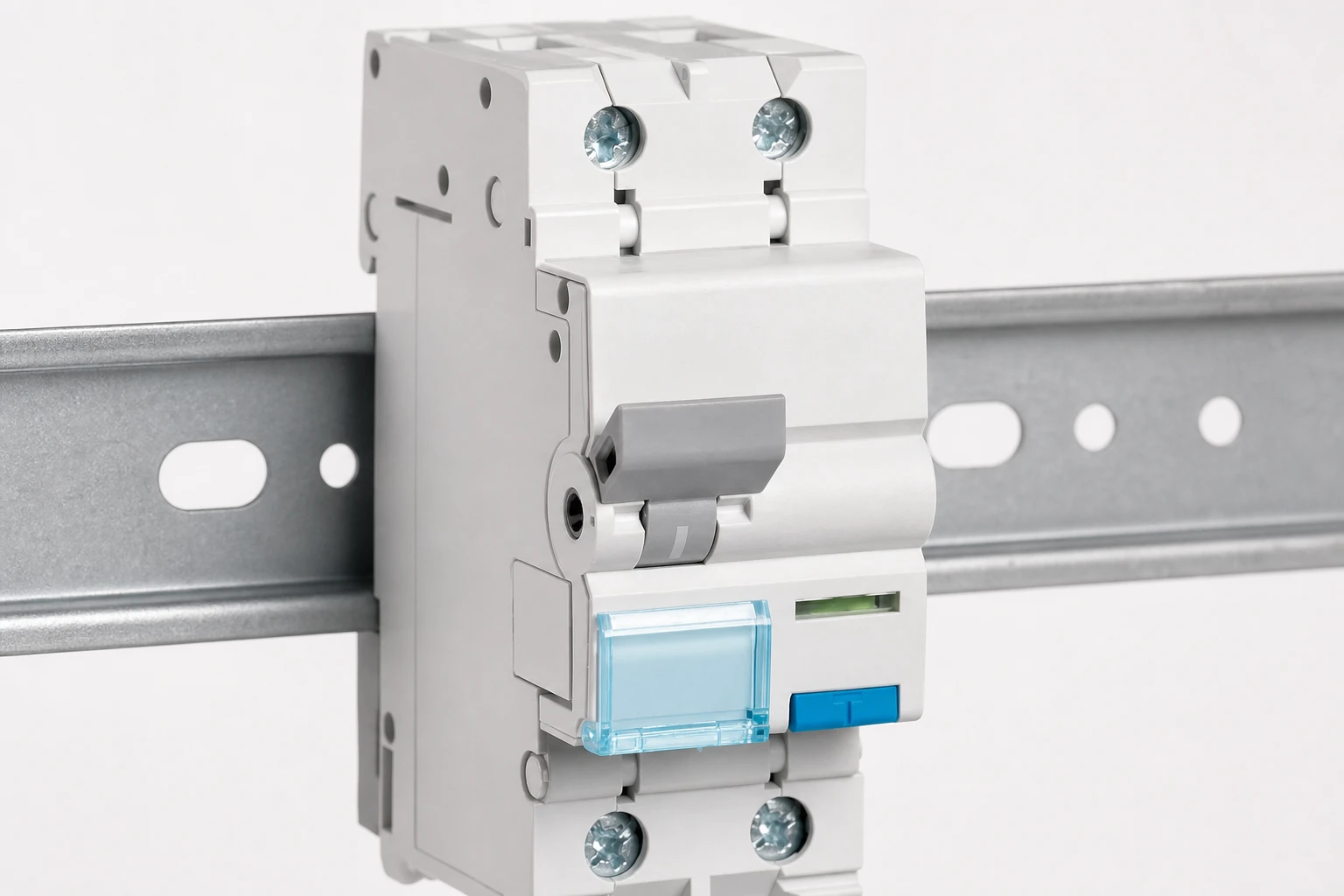

Дифавтомат – це модульний пристрій, що поєднує автоматичний вимикач і пристрій захисного вимкнення. Через його вимірювальний вузол проходять фазний і нульовий провідники. За нормальної роботи струми в них урівноважені. Якщо частина струму проходить іншим шляхом, наприклад через пошкоджену ізоляцію, пристрій фіксує різницю та відключає лінію.
Чим диференціальний автомат відрізняється від зв’язки ПЗВ і автомата
Вибір між дифавтоматом і парою «ПЗВ плюс автомат» залежить насамперед від вільного місця у щиті та способу обслуговування. Дифавтомат займає менше модулів і захищає одну конкретну лінію одним пристроєм. Зв’язка ПЗВ та автомата дає змогу окремо замінити кожен елемент, але потребує більше місця й уважного компонування.
| Рішення | Захист від витоку | Захист від перевантаження | Коли доцільне |
| Дифавтомат | Є | Є | Для окремої групи або за обмеженого місця у щиті |
| ПЗВ + автомат | Є | Є, через автомат | Для щита із запасом модулів та окремого обслуговування пристроїв |
| Лише автомат | Немає | Є | Для ліній, де проєкт не передбачає дифзахист |
| Лише ПЗВ | Є | Немає | Лише разом з автоматом |
ПЗВ без автомата не захищає кабель від перевантаження та короткого замикання, тому не може повністю замінити автоматичний вимикач. У каталозі Електроконтролю представлені дво- та чотириполюсні моделі, а також виконання 1P+N і 3P+N. Формат обирають відповідно до однофазної або трифазної мережі та схеми щита.
Струм витоку, тип AC чи A: ключові параметри вибору
Номінальний струм дифавтомата визначають з урахуванням можливостей кабелю та навантаження лінії, а струм витоку – відповідно до завдань захисту. Для розеткових груп і більшості побутових приладів часто застосовують пристрої на 30 мА. Номінали 16 А, 20 А, 25 А, 32 А або 50 А не є взаємозамінними: встановлення пристрою з більшим номіналом може послабити захист провідника.
Тип AC реагує на змінний синусоїдальний диференційний струм. Тип A також розпізнає пульсуючий постійний струм витоку, який може виникати в техніці з електронним керуванням. Тому для пральних машин, індукційних варильних поверхонь, зарядних пристроїв та іншого обладнання з електронікою частіше обирають тип A. Водночас слід перевірити інструкцію виробника конкретного приладу.
Під час підбору перевіряють такі параметри:
- кількість полюсів відповідно до схеми мережі;
- характеристику B або C з урахуванням пускових струмів;
- вимикаючу здатність, зокрема поширене значення 6 kA;
- тип AC або A залежно від підключеної техніки.
Підібрати конфігурацію за цими параметрами допомагає інтернет-магазин електротехніки ecshop, де товари в категорії можна сортувати за ціною, новими надходженнями та популярністю. Такий підхід допомагає порівнювати моделі не лише за номіналом, а й за типом диференційного захисту.
Де встановлення диференціальних автоматів обов’язкове
Потребу в диференційному захисті для конкретної лінії визначають проєкт електропостачання, умови приміщення та вимоги до обладнання. У житлі насамперед захищають ланцюги, де приладами користуються поблизу води або торкаються металевих корпусів. Для ванної кімнати, кухні, пральні, зовнішніх розеток і переносного електроінструменту дифзахист часто є важливою частиною безпечної схеми.
Важливо: Після монтажу перевірте кнопку «Тест» на пристрої. Вона імітує витік і показує, чи здатний механізм відключити лінію. Якщо кнопка не спрацьовує або дифавтомат регулярно вимикається без зрозумілої причини, схему повинен перевірити кваліфікований електрик.
Експертиза Електроконтролю: як скласти безпечну схему захисту
Електроконтроль працює з електротехнікою з 2010 року та виконує індивідуальне складання щитів управління з урахуванням навантаження й конфігурації об’єкта. Компанія напряму співпрацює з понад 21 виробником, зокрема ETI, Eaton, Hager, Wago та іншими брендами.
Правильно підібраний дифавтомат не замінює якісний монтаж, але додає рівень захисту там, де звичайний автомат не виявить витоку. Для побутової лінії окремо визначають номінал, чутливість 30 мА, тип AC або A та полюсність. Продумана схема, сертифіковані компоненти та професійний монтаж допомагають знизити ризики для людей і проводки.
